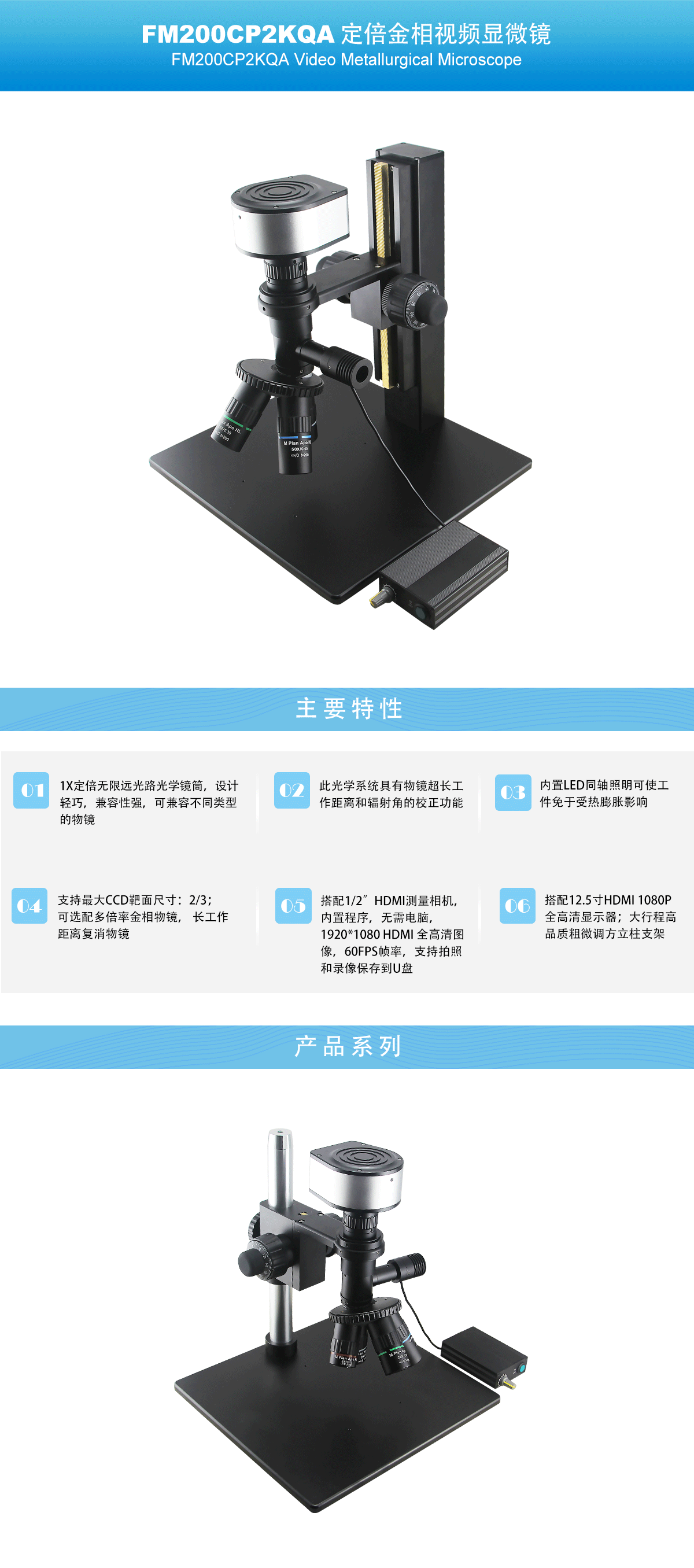

FM200CP2KQA 定倍金相视频显微镜
- 1X定倍无限远光路光学镜筒,设计轻巧,兼容性强,可兼容不同类型的物镜;搭配1/2”HDMI测量相机,内置程序,无需电脑,1920*1080 HDMI 全高清图像,60FPS帧率,支持拍照和录像保存到U盘;大行程精密粗微调方立柱支架;可广泛应用于纤维端面检查,液晶缺陷检查及校正,晶片缺陷检查及校正等方面。
-
-
:
-
:
-
:
-
:
-

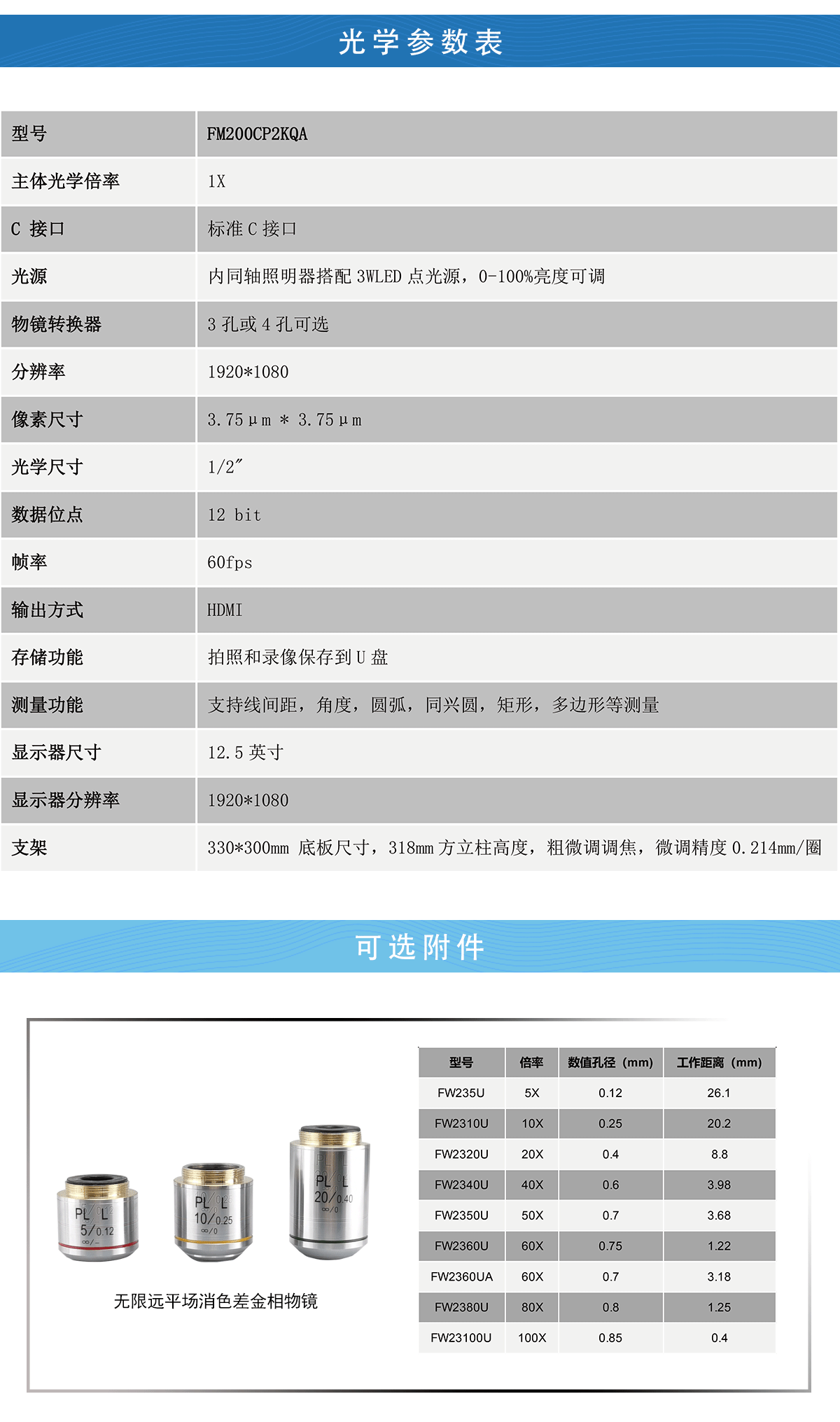

光学参数表
型号 |
FM200CP2KQA |
主体光学倍率 |
1X |
C 接口 |
标准C接口 |
光源 |
内同轴照明器搭配3WLED点光源,0-100%亮度可调 |
物镜转换器 |
3孔或4孔可选 |
分辨率 |
1920*1080 |
像素尺寸 |
3.75μm*3.75μm |
数据位点 |
12 bit |
帧率 |
60fps |

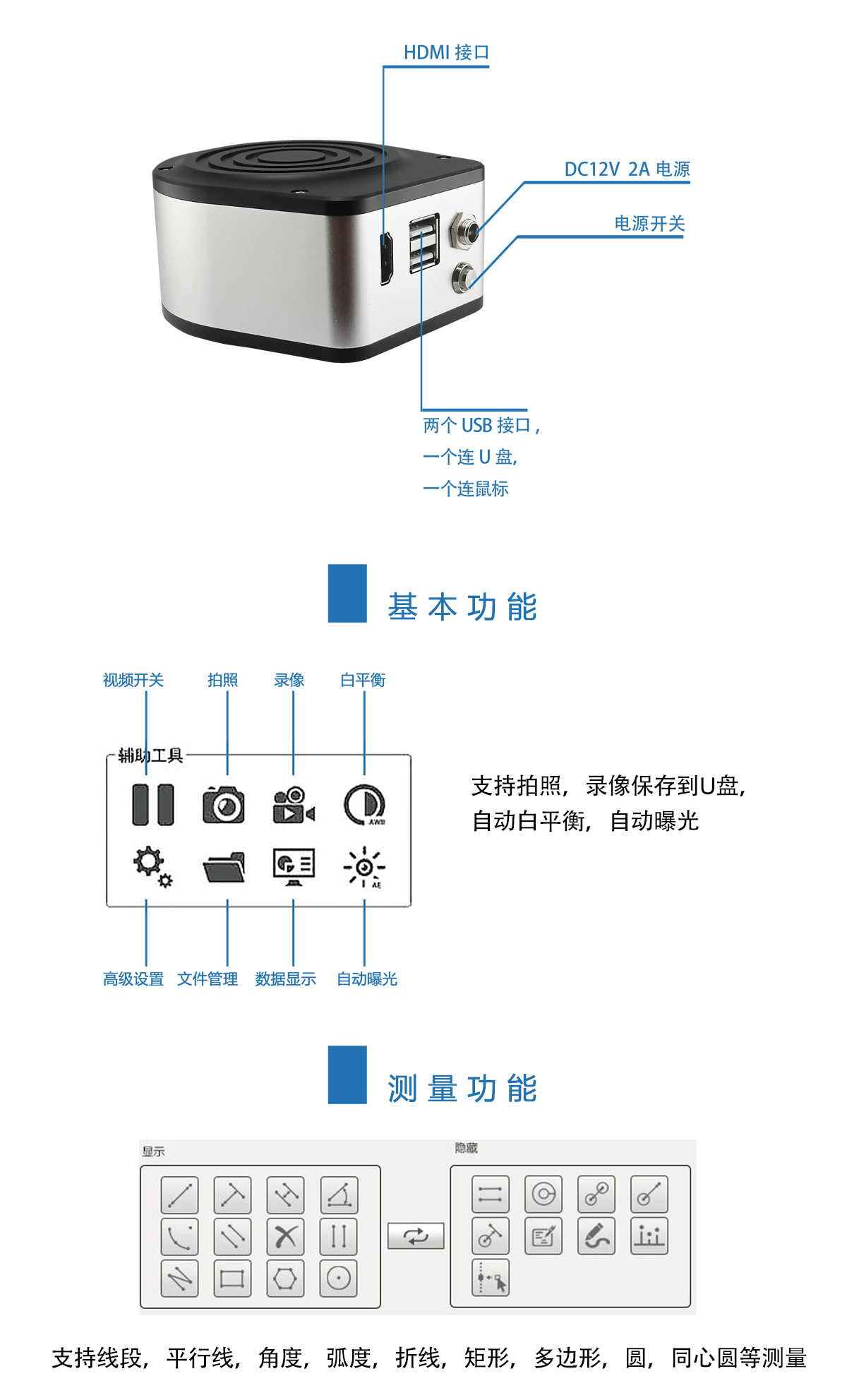

输出方式 |
HDMI |
存储功能 |
拍照和录像保存到U盘 |
测量功能 |
支持线间距,角度,圆弧,同兴圆,矩形,多边形等测量 |
显示器尺寸 |
12.5英寸 |
显示器分辨率 |
1920*1080 |
支架 |

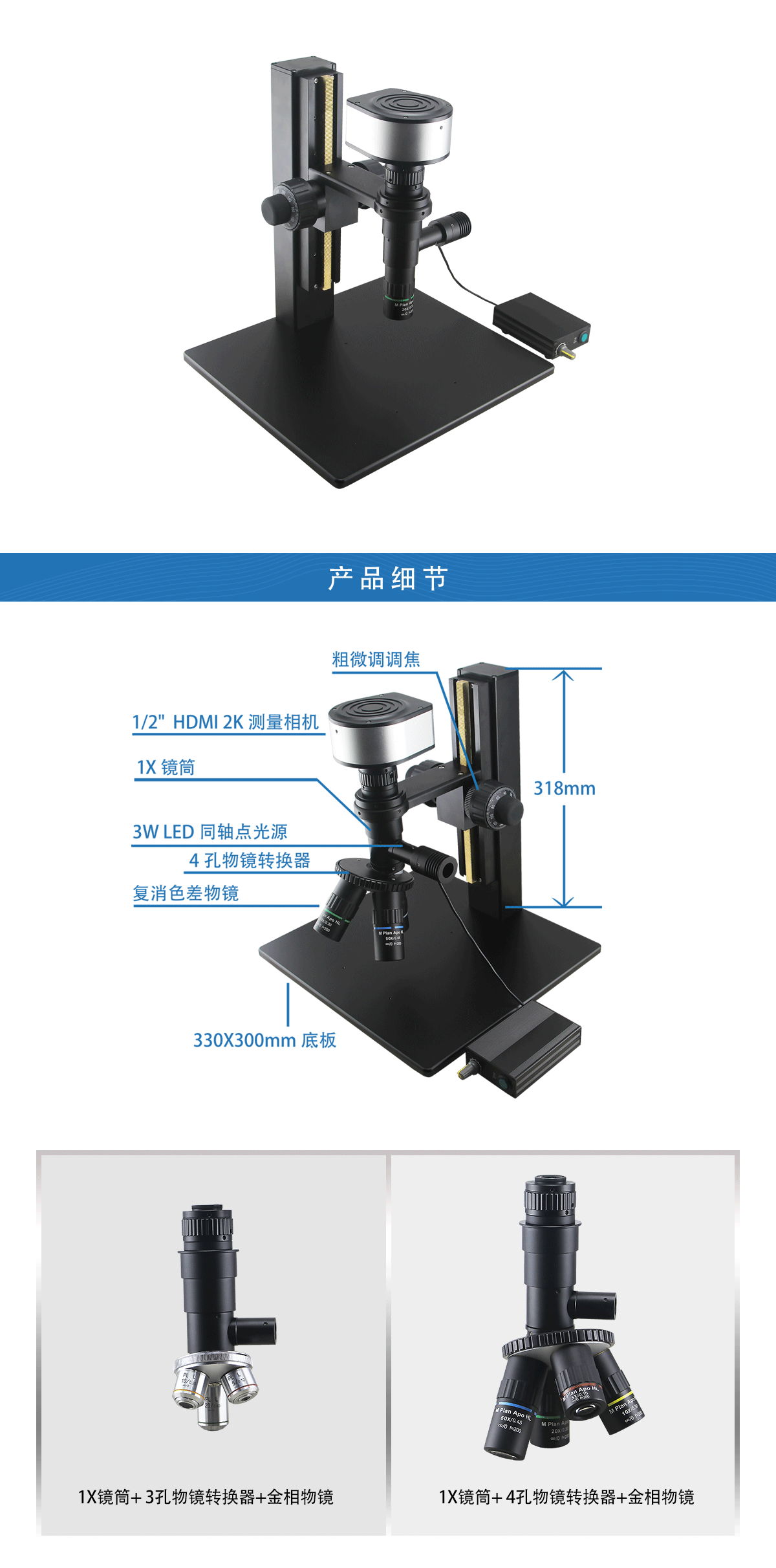

330*300mm 底板尺寸 318mm方立柱高度 粗微调调焦 微调精度0.214mm/圈 |
可选附件
型号 |
名称 |
倍率 |
数值孔径(mm) |
工作距离(mm) |
FW235U |
无限远平场消色差金相物镜 |
5X |
0.12 |
26.1 |
FW2310U |
无限远平场消色差金相物镜 |
10X |
0.25 |
20.2 |
FW2320U |
无限远平场消色差金相物镜 |
20X |
0.4 |
8.8 |
FW2340U |
无限远平场消色差金相物镜 |
40X |
0.6 |
3.98 |
FW2350U |
无限远平场消色差金相物镜 |
50X |
0.7 |
3.68 |
FW2360U |
无限远平场消色差金相物镜 |
60X |
0.75 |
1.22 |
FW2360UA |
无限远平场消色差金相物镜 |
60X |
0.7 |
3.18 |
FW2380U |
无限远平场消色差金相物镜 |
80X |
0.8 |
1.25 |
FW23100U |
无限远平场消色差金相物镜 |
100X |
0.85 |
0.4 |

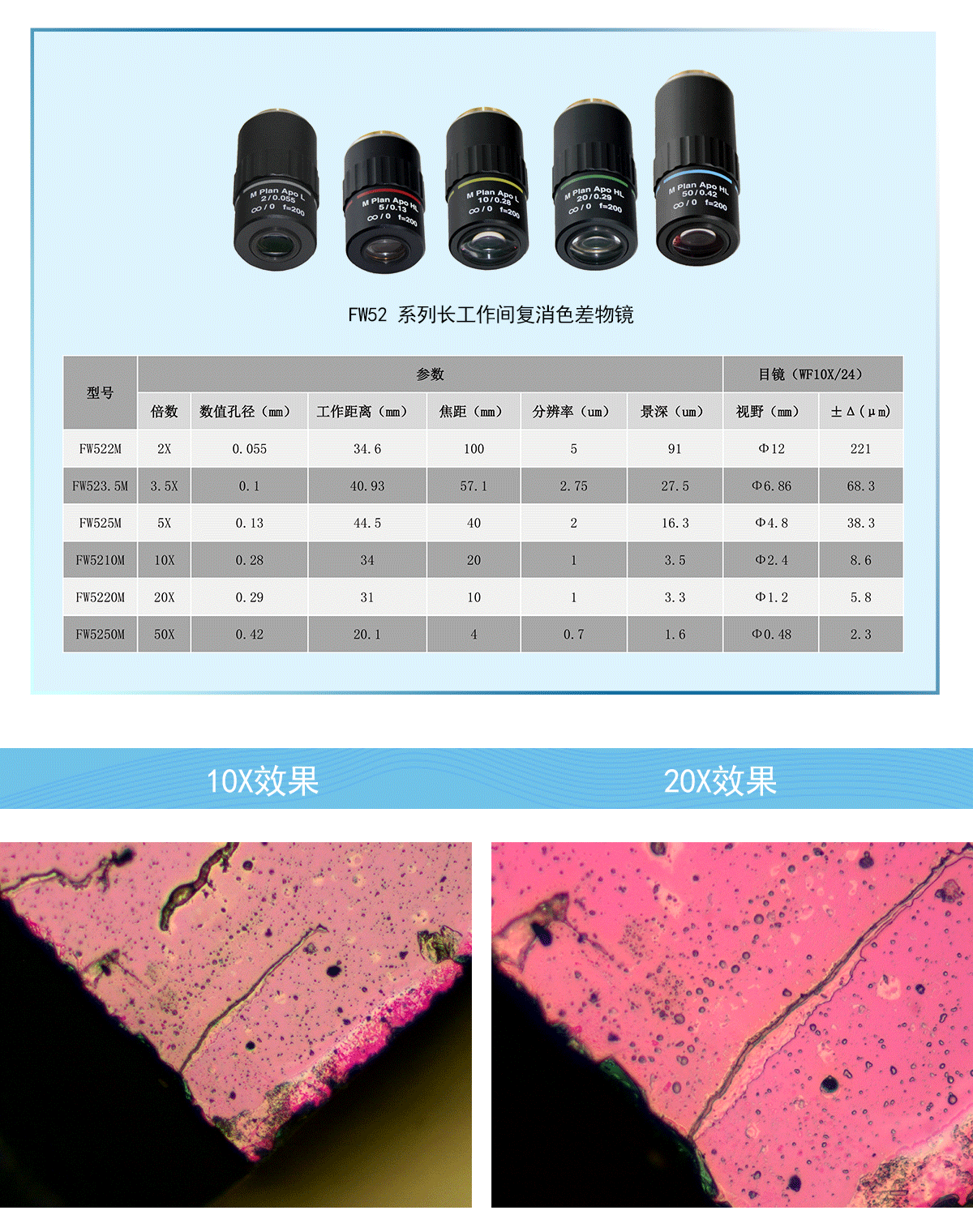

型号 |
名称 |
倍率 |
NA mm |
WD mm |
分辨率 μm |
景深 μm |
FW522M |
长工作距平场复消色差物镜 |
2X |
0.055 |
34.6 |
5 |
91 |
FW523.5M |
长工作距平场复消色差物镜 |
3.5X |
0.1 |
40.93 |
2.75 |
27.5 |
FW525M |
长工作距平场复消色差物镜 |
5X |
0.13 |
44.5 |
2 |
16.3 |
FW5210M |
长工作距平场复消色差物镜 |
10X |
0.28 |
34 |
1 |
3.5 |
FW5220M |
长工作距平场复消色差物镜 |
20X |
0.29 |
31 |
1 |
3.3 |
FW5250M |
长工作距平场复消色差物镜 |
50X |
0.42 |
20.1 |
0.7 |
1.6 |
